会员登录
MEMBER LOGIN
技术论坛
TECHNOLOGY FORUM
缺陷辨别—石墨飘浮及解决方案
发布时间：
2016-07-21 00:00
来源：

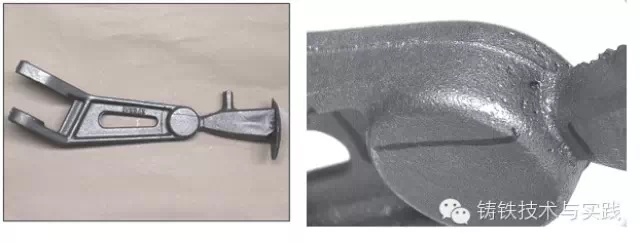

→→当气孔非常清晰地落在铸件的上表面，或是在厚大芯的铸件内上表面上时，那么很可能发生了石墨飘浮，这时候就要借助于金相观察了。

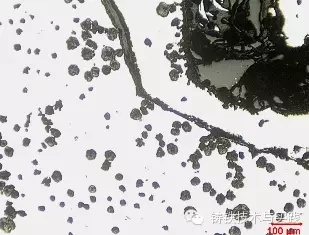

→→在铸件的上表面明显有着碳飘浮，这是由于碳当量超标了，即(C+Si/3)>4.5。
→→厚断面的缺陷可以清楚看到堆积的片状石墨。
→→石墨飘浮是一种比较常见的缺陷，当碳当量过高时就会发生。当铁水变冷时，碳会析出，在灰铁中形成了片状石墨，在球铁中形成石墨球。
那么铁水中的石墨飘浮有什么危害呢？
?、?首先，如果使用过滤片，就会导致孔隙被自由状的石墨所堵死；
?、?其次，初生碳被氧化成CO2或CO1气体，导致上表面出现气孔缺陷；
?、?石墨结构变差，石墨球会被破坏；
?、?形成“石墨皮”。
→→解决方案其实比较简单，就是将碳当量控制在满足铸件不同部位壁厚的范围内。其次，铸件的壁厚增加，碳当量要相应的减少。
附件下载：
-
地址：济南市解放路134号 电话：0531-86401781 / 86952422 传真：0531-86465075
邮箱：foundry-shandong@163.com 邮编：250013
版权所有 © 山东省铸造协会 鲁ICP备2021002429号
-
提升企业形象，提高品牌知名度，增加市场份额，可向协会申请官方广告位置展示企业对应信息！
需提供：展示时间、广告图、联系人、企业名称
广告图尺寸：305*200像素 72分辨率
官方公众号
